防火板在施工的時候需要和其它基材，例如木工板相粘合，很多人不知道該采用什么樣的膠水，粘合施工會比較妥當(dāng)，今天就來解答疑問，用什么膠水粘合防火板最好，最劃算？

在這推薦兩種具有代表性的防火板粘合膠水，供選擇！白乳膠和萬能膠。

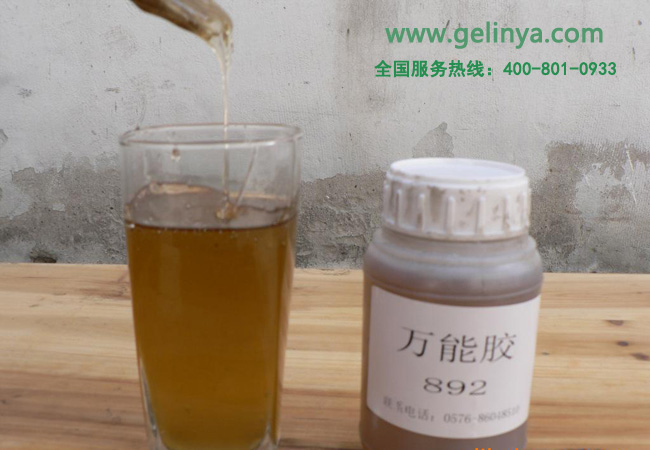

一、選擇萬能膠的優(yōu)缺點(diǎn)：
選擇防火板膠水的時候，主要考慮兩個問題，一個就是想要施工速度快，那就選擇萬能膠，但是價錢貴！大面積使用不推薦，一般只是在收口的位置，用一點(diǎn)比較好固定，粘合速度快，揮發(fā)也快。具有干燥快、強(qiáng)度高、耐高（低）溫，不凝膠，耐水性能好等優(yōu)點(diǎn)。廣泛用于制鞋、皮革、蓬布、橡膠、建材、木器、裝飾、裝修、金屬、玻璃、塑料等各種不同物料間的粘接。

1、超強(qiáng)力型，含固量特高，粘合速度特別快，色淺，粘合力高于普通萬能膠的3倍，粘性保持時間長，使用方便，環(huán)保型，不含苯毒。
2、，為市場上新環(huán)保型的鋁塑板、防火板專用膠、對鋁塑板、防火板等普通萬能膠難粘的材料，有極好的環(huán)保效果，防潮耐用，耐酸堿，耐撞擊。

  注意事項
  一、施工條件
  萬能膠的優(yōu)秀粘合溫度為25℃±5℃，濕度為55-75％。
    二、表面處理
  1、使用前被粘物表面要進(jìn)行適當(dāng)?shù)奶幚恚绯汀⑷ヤP、除水份，并除去表面粉塵。除油、去污可用120號汽油，甲苯或醋酸乙酯等快干性溶劑擦洗干凈，并晾干。打磨一般用0號或者1號砂紙輕輕打磨。
  2、粘三合板、地板，竹板或其他木制品時，被粘物的含水率必須要求在8％以下，若高于8％，應(yīng)將被粘物曬干或烘干后再使用。

  三、涂膠
  1、一般涂上一遍膠即可，對于多孔性被粘物，需要涂膠2-3遍，并且，一定要在頭遍膠溶劑基本揮發(fā)后，才能進(jìn)行下遍涂膠，不可操之過急。
  2、為了防止膠層殘留氣孔，涂刷進(jìn)應(yīng)朝同一個方向移動，且涂膠速度快，以利于空氣的排出，提高粘接質(zhì)量。
  3、一般膠層越薄，缺陷少，收縮小，粘接強(qiáng)度越高，膠層宜薄勿厚，膠層過厚，非但無益，反而有害（如干不透，粘不牢，起泡等）。因此，在保持不缺膠的前提下，膠層盡量薄為好，一般膠層厚度控制在0.08-0.15mm為宜，即膠總量為200-300g／m2。

  四、晾置
  涂膠后必須晾置，晾置的目的是讓溶劑揮發(fā)干凈，增大粘度，促進(jìn)固化，切勿立即疊合，必須使溶劑揮發(fā)干凈，以免使膠層發(fā)粘或產(chǎn)生氣泡，導(dǎo)致粘接質(zhì)量下降。晾置時間（夏天5-15分鐘，冬天20-25分鐘上），使膠層呈干膜狀（用手指觸及不粘指）時，應(yīng)立即粘合，晾置時間也不宜過長，以免膠層失去粘性，影響粘接強(qiáng)度。

  五、按壓
  萬能膠粘力大，所以粘合時一定要看準(zhǔn)時機(jī)，一次性對準(zhǔn)位置，不可來回錯動，而且粘合后，適當(dāng)按壓、錘壓或滾壓，趕走空氣，密實(shí)膠層，提高粘度質(zhì)量。

  六、大強(qiáng)度
  盡管萬能膠強(qiáng)度建立的速度快，但因達(dá)到大強(qiáng)度需要3-5天時間。所以，承受力大的接頭，應(yīng)放置足夠時間再使用。

  七、萬能膠應(yīng)儲存在陰涼通風(fēng)處
  氣溫過高、密封性不好、暴露時間過長或因溶劑揮發(fā)過長而造成無法施工，請先用甲苯、醋酸乙酯，丁酯丙酮沖稀，攪勻后再使用。

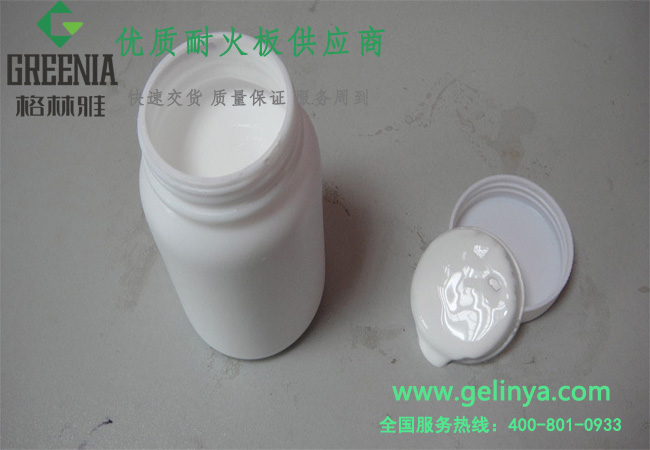

二、選擇白乳膠的優(yōu)缺點(diǎn)

白乳膠明顯的缺點(diǎn)就是干的慢，施工的時候，需要耐心等其干透，沒有萬能膠的速度快，白乳膠是以水為分散劑，使用安全、無毒、不燃、清洗方便，常溫固化，對木材、紙張和織物有很好的黏著力，膠接強(qiáng)度高，固化后的膠層無色透明，韌性好，不污染被粘接物;乳液穩(wěn)定性好，儲存期可達(dá)半年以上;白乳膠廣泛地用于印刷裝訂和家具制造，用作紙張、木材、布、皮革、陶瓷等的黏合劑，還可作酚醛樹脂、脲醛樹脂等黏合劑的改性劑，用于制造聚醋酸乙烯乳膠漆等;白乳膠是以聚乙烯醇與甲醛聚合而成的高分子化合物為改性劑，使乳液的耐水性和抗凍融性能有所改善，擴(kuò)大了乳液的應(yīng)用范圍。

白乳膠的施工方法基本與萬能膠的一致。


當(dāng)然，還有就是《裝飾防火板貼面施工技術(shù)指導(dǎo)》，我們也有介紹！防火板粘合膠水的選擇，講到這，總結(jié)還是各有各的優(yōu)勢，在于工程施工的時候是個什么具體情況，視情況而選擇！
